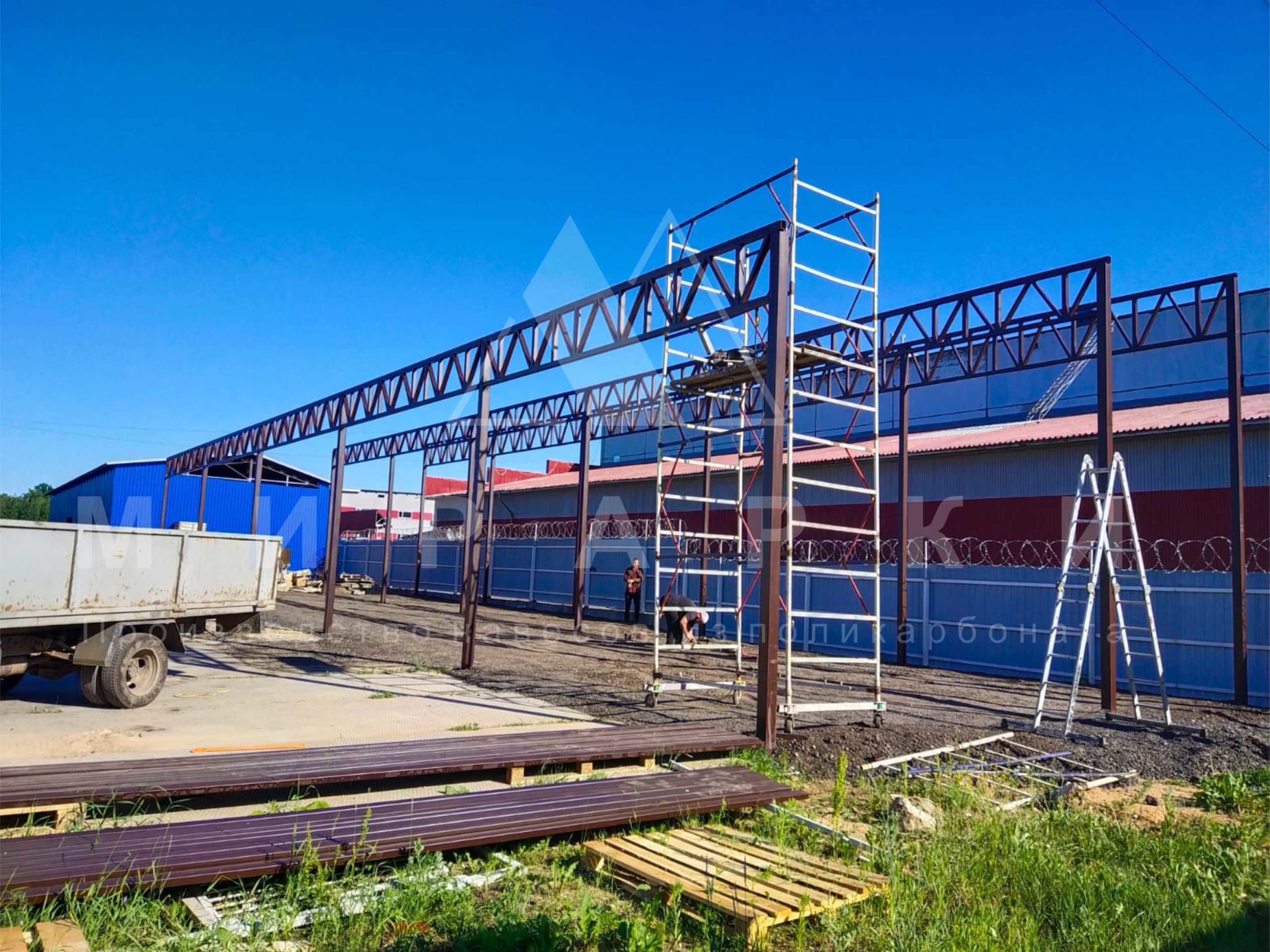

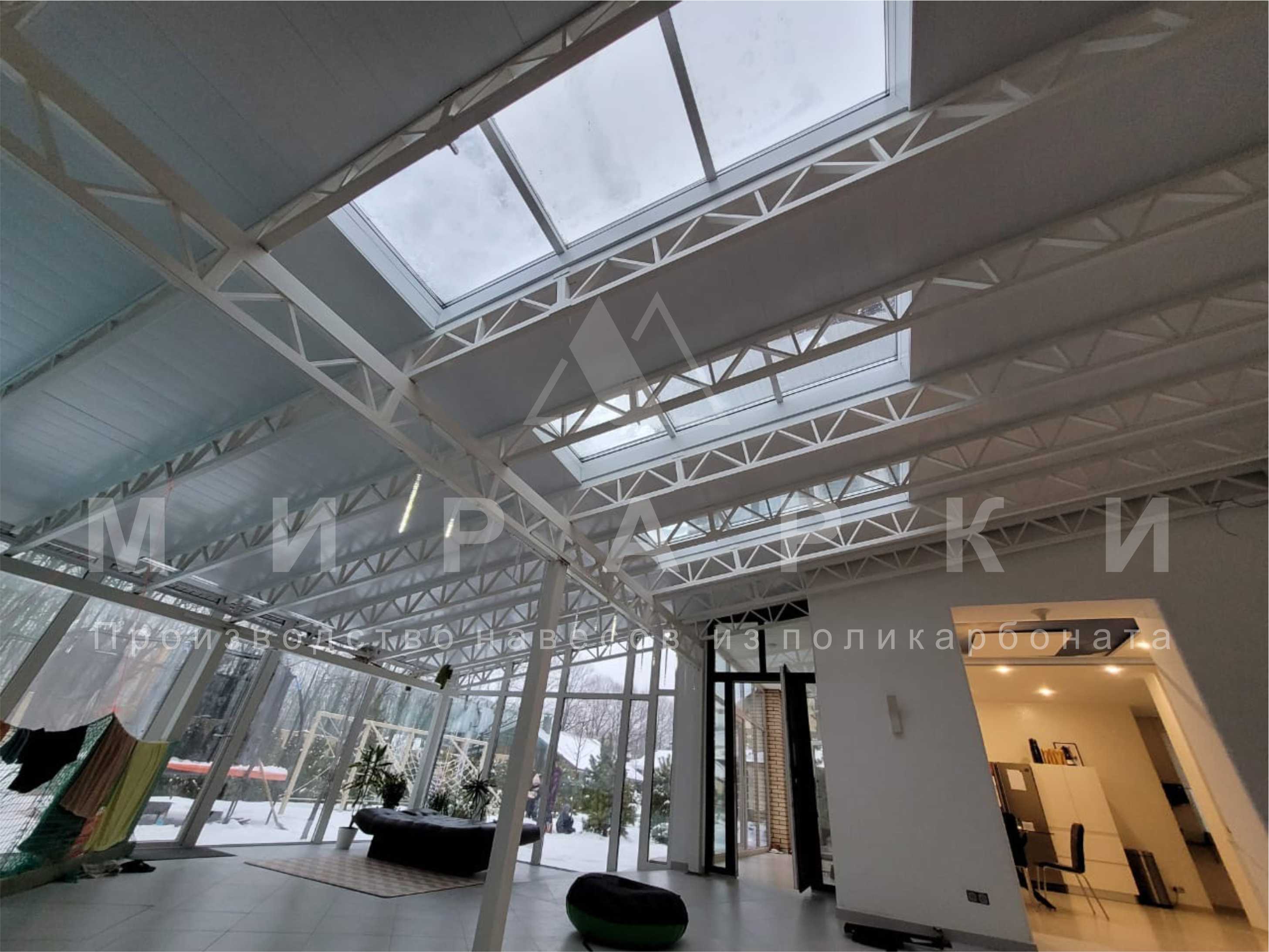

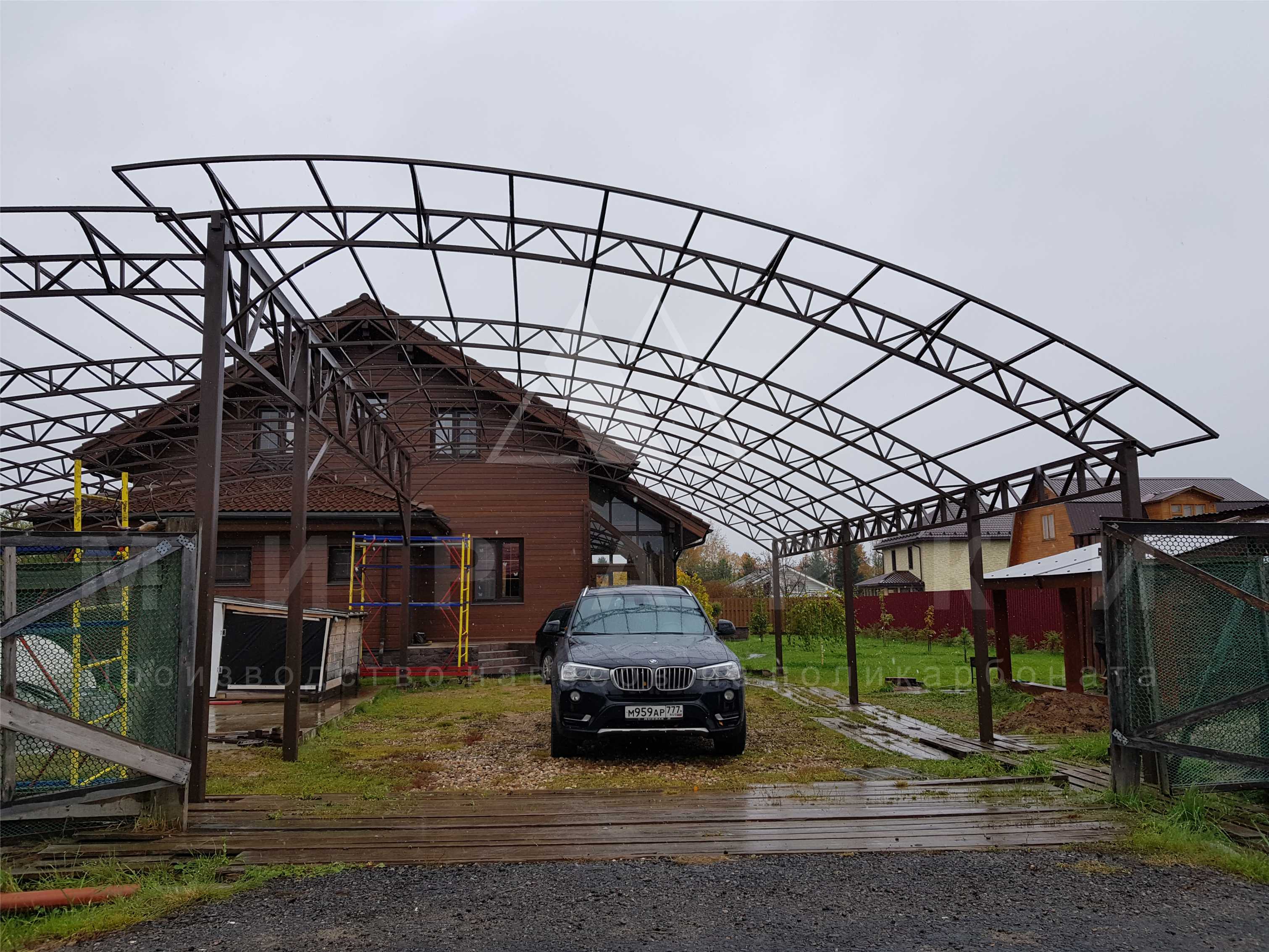

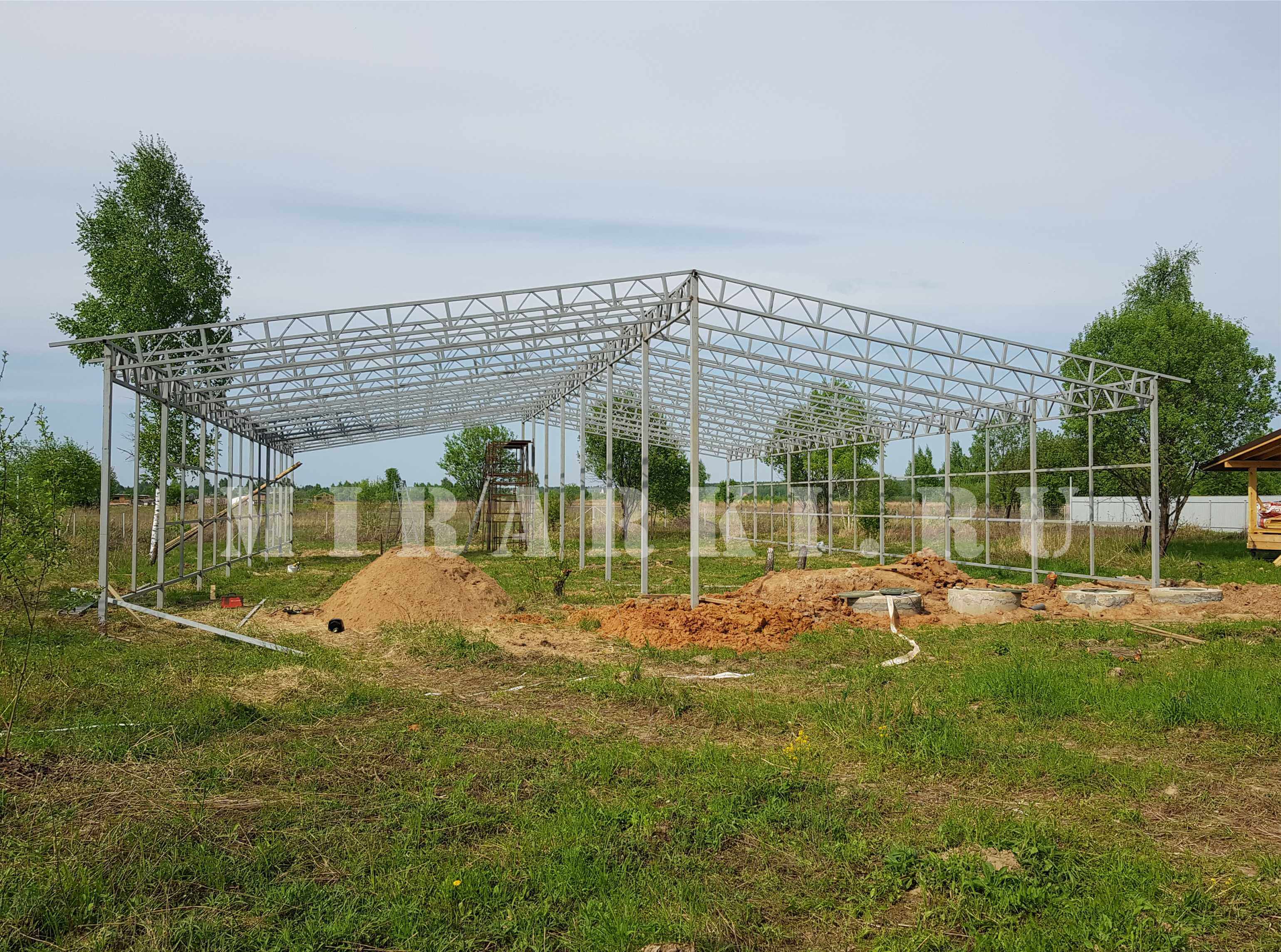

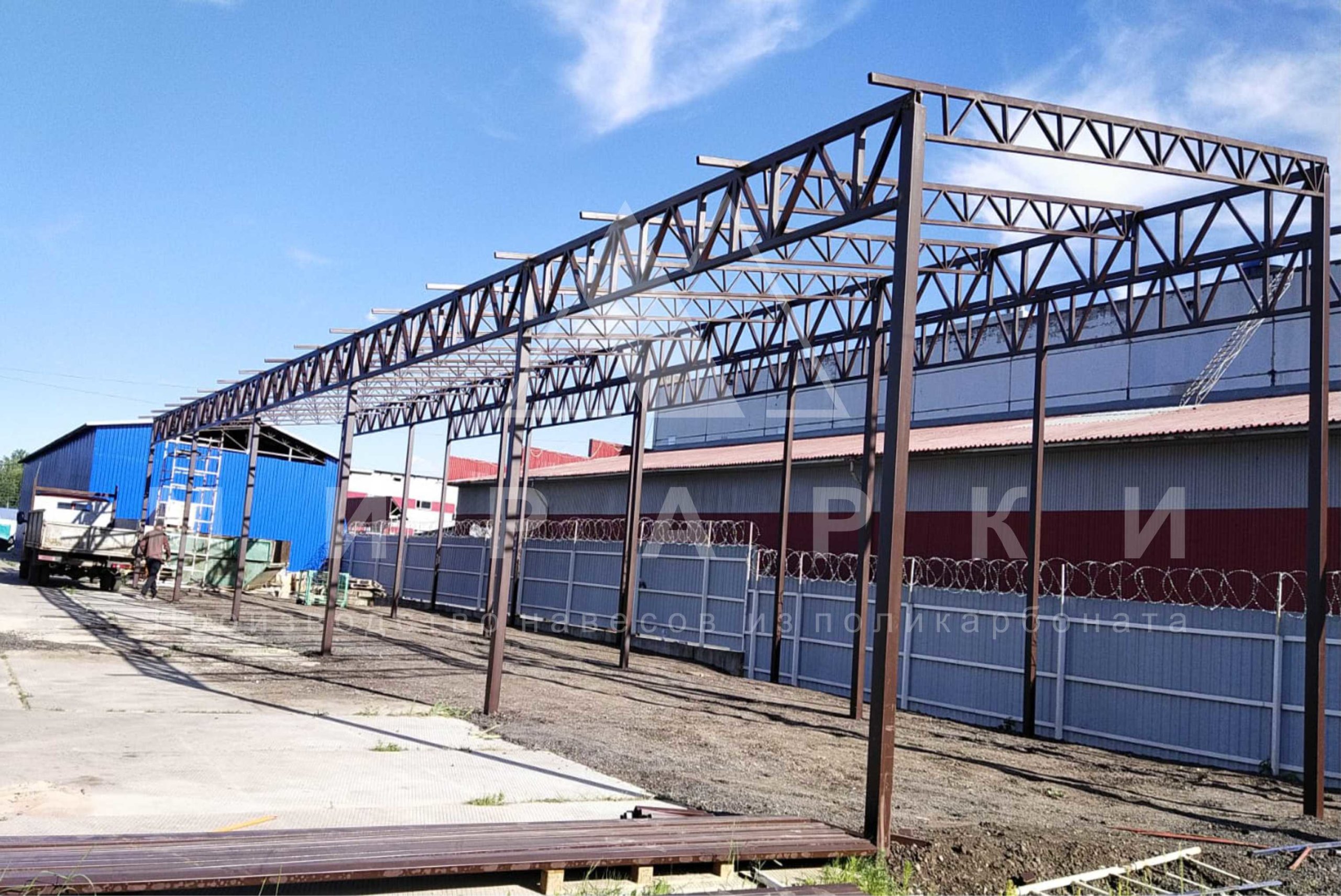

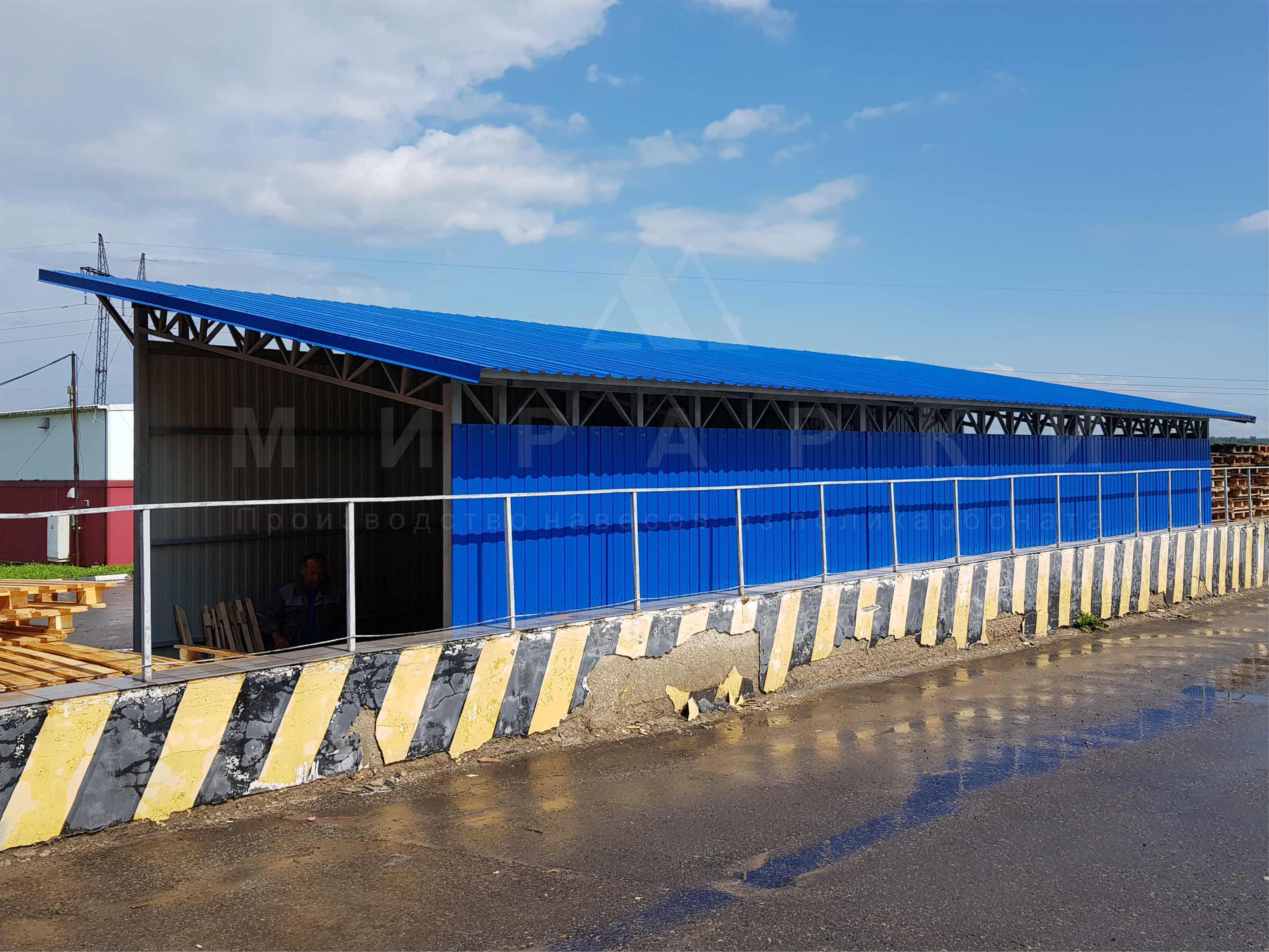

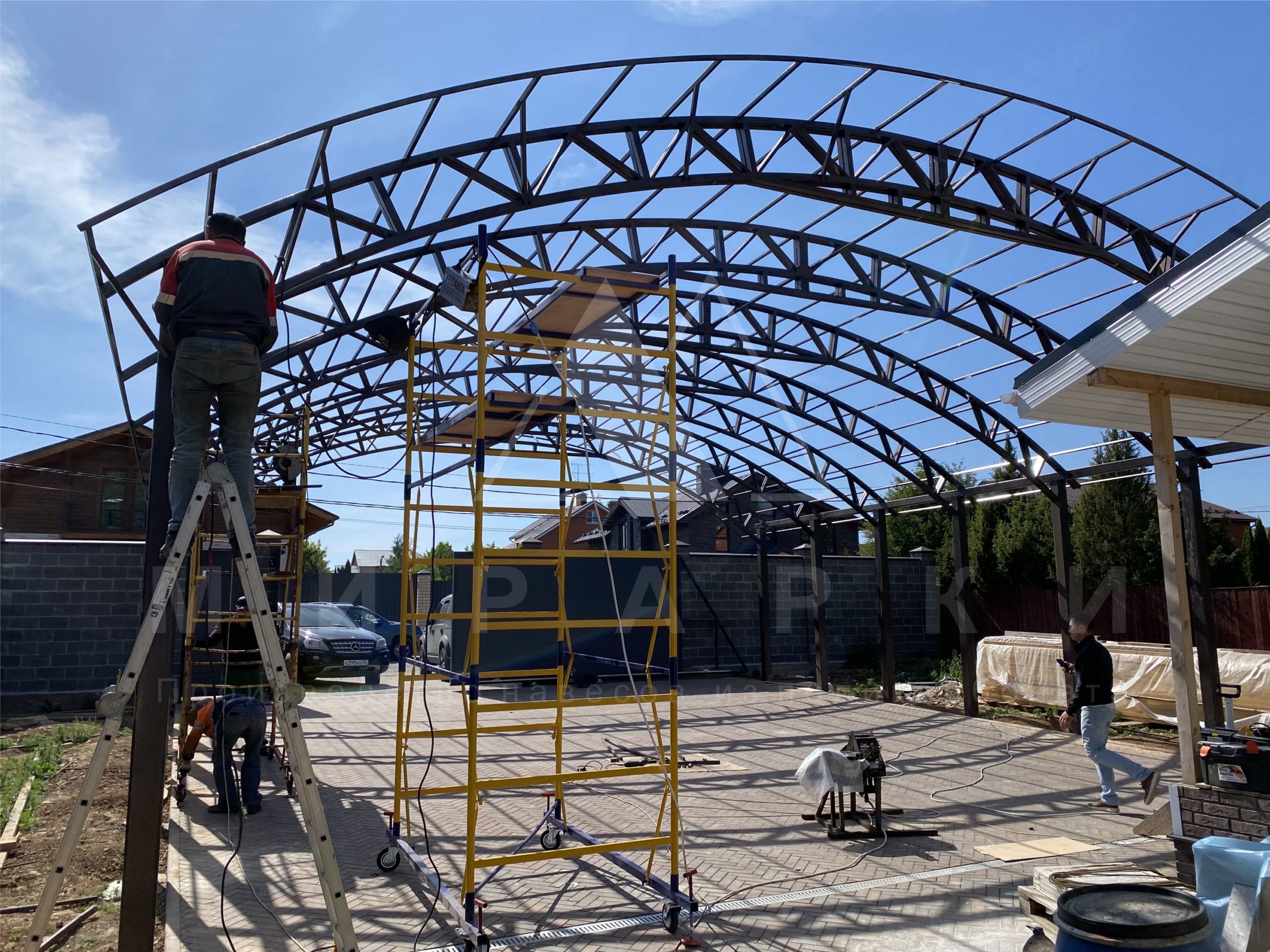

 Наша компания представляет свои услуги в области металлических конструкций с 2008 года. Основной сферой деятельности предприятия является производство и продажа металлоконструкций. Все работы проводятся на современном оборудовании (трубогиб, сварочное оборудование), что позволяет обеспечивать наших клиентов высококачественными изделиями. Все подготовительные работы осуществляется в специализированном цехе, оснащенных всем необходимым передовым оборудованием, что позволяет создавать изделия надлежащего качества. Производство металлоконструкций сопровождается предварительными расчетами на нагрузки (снеговые, ветровые), применением качественных материалов, а также высокой надежностью и долговечностью сварочных швов.

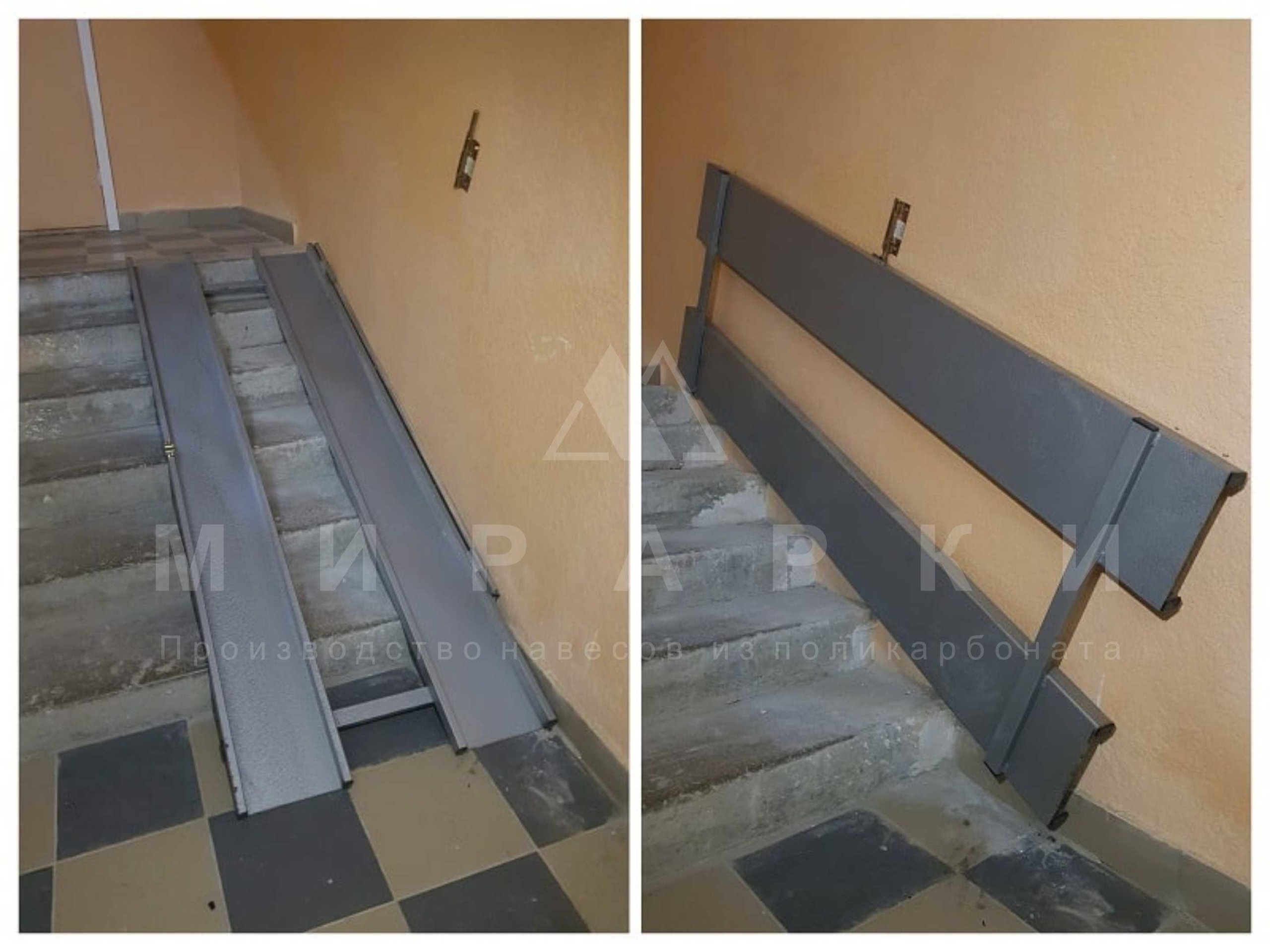

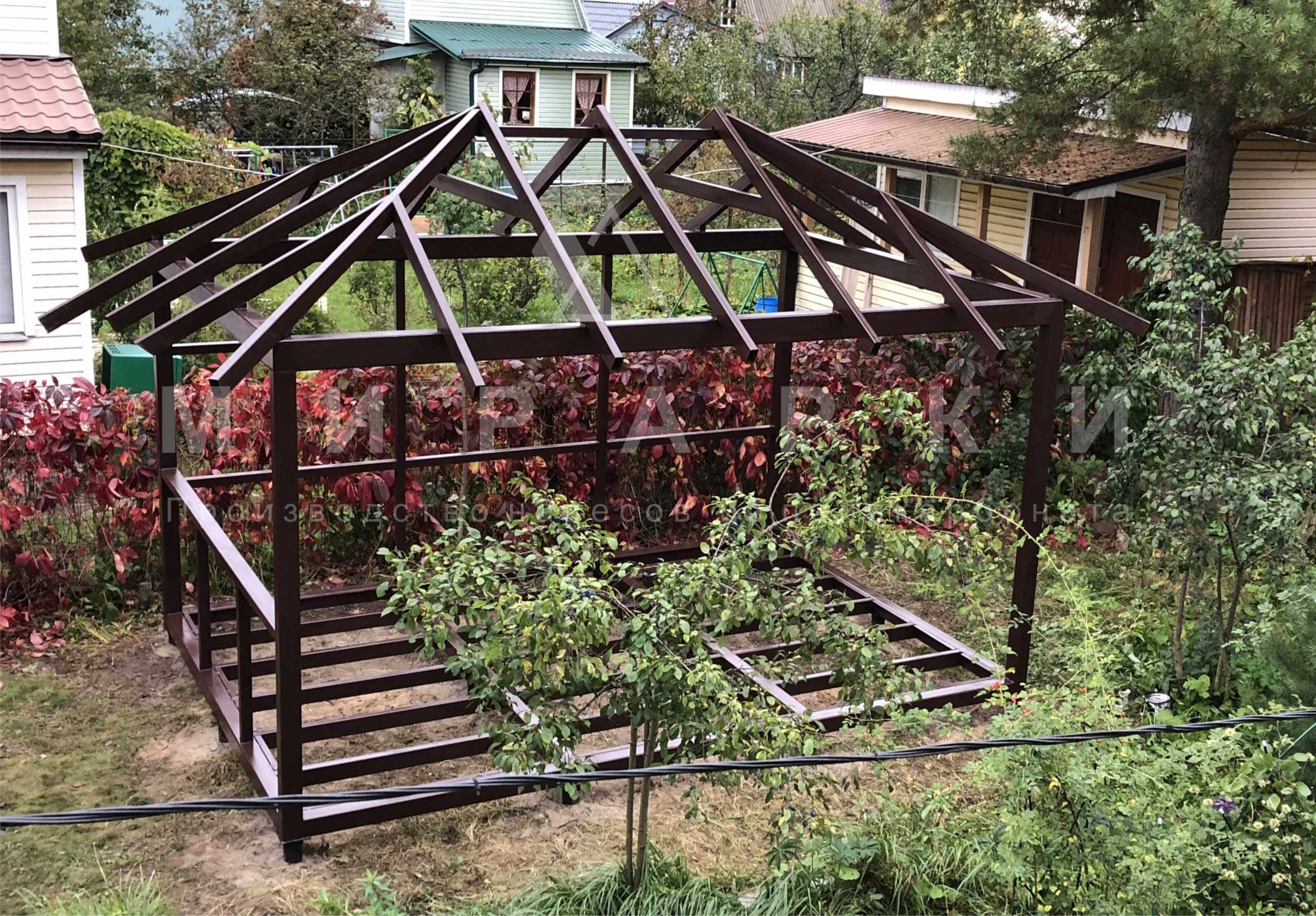

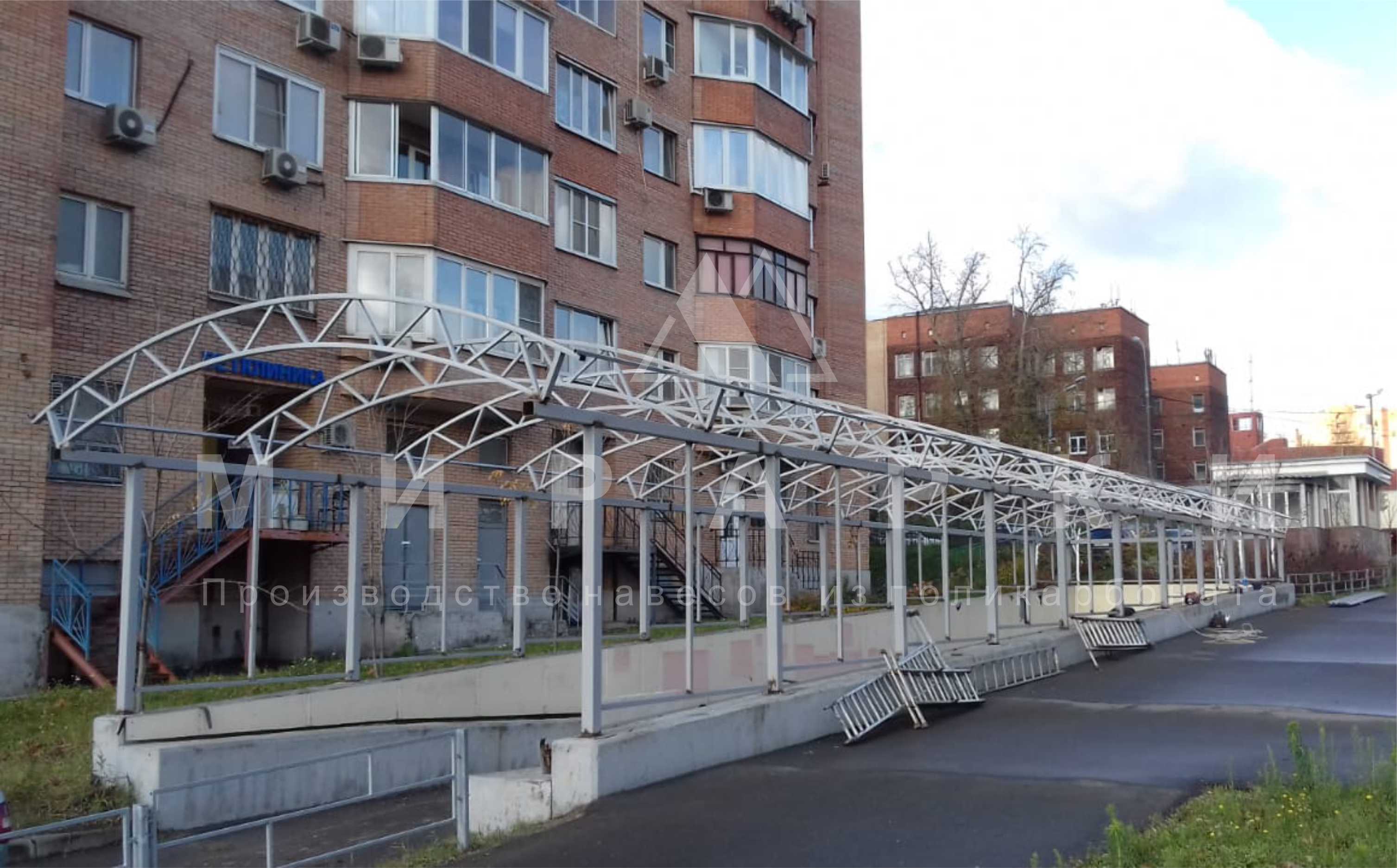

 Основными элементами металлоконструкций являются: трубы профильные и круглые ВГП, уголки, арматуры, балки, швеллеры... В основном применяется тип конструкции, как сварной, в исключительных случаях сборно-разборный (болтовое крепление).

 Основными преимуществами конструкций из металла являются:

  • невысокая цена;
  • прочность;
  • лёгкость;
  • транспортабельность;
  • длительный срок эксплуатации.

 При расчете нагрузок, важно учитывать форму изделия, сопряжение элементов, тип соединений, сечение и толщину металла, профиль соединений, конфигурацию швов, маркировку металла.

 Вот один из примеров расчета нагрузки на балки. Здесь приведен лишь окончательный расчет, результат и рекомендации:

Условия эксплуатации: III снеговой район включительно с нормативным значением снеговой нагрузки Sg = 2,4 кПа = 240 кг/м.кв

Нормативное значение снеговой нагрузки
S= 0,7 • с • c •m  • S = 0,7 • 0,85 • 1,0 • 1,0 • 240 • 1,4 = 200 кгс/м.кв. , где
с = 0,85 - коэффициент, учитывающий снос снега согласно 10.6 СП20.13330.2016
c = 1,0 - термический коэффициент согласно 10.10 СП20.13330.2016
 m = 1,0 - коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие согласно 10.4 СП20.13330.2016
S = вес снегового покрова на 1 м горизонтальной поверхности согласно 10.2 СП20.13330.2016
Снеговая нагрузка, воспринимаемая покрытием
Qс = S  Fс = 200 * 37,5 = 7500 кгс = 7,5 тс, где
Fс = 7,2*5,2 = 37,5 м.кв -–площадь покрытия.

Принимается с учетом коэффициент по надежности 1,4

Нагрузка от профнастила
Профнастил C44 - 1000 ГОСТ 24045-94
Толщина, мм. 0,7/0,8
Вес 1 п/м, кг. 7,4/8,4
Вес 1 м2, кг. 7,4/8,4
(взял 7,5 кг/м.кв.):

Mп = 37,5*7,5 = 280 кг

Масса металла

Мпр = 520 кг

нагрузка на площадь: 7,5+0,28+0,52=8,3т

или 222 кг/м.кв

интенсивность нагрузки на погонный метр трубы 120х60х3:

222*1,05 = 233 кг.м.пог.

При такой схеме расположения опор (4,4 м) Максимальный прогиб балки составит 29,8 мм



   Максимальный момент Mmax= 0,56 т*м
Максимальная поперечная силу Qmax = 0,52

требуемый момент сопротивления Wтр. = 23,81см.3.

по сортаменту у трубы 120х60х3 момент сопротивления 21,47 - ее не достаточно.

по сортаменту у трубы 120х60х4 момент сопротивления 27,08 - она удовлетворяет требование по прочности, прогиб для 4-ки составит 23,3 мм.
